本文介紹的是BDF水箱沖孔機，是客戶采購的120噸單柱液壓機和200噸單柱液壓機，主要用于BDF水箱板沖孔，C型單臂式結構設計，使其結構緊湊，操作簡便，同時又能提供足夠的壓力和穩定性，本系列液壓機適用于各種金屬材料的沖壓、壓制、彎曲、拉伸、剪切、沖孔等多種工藝。

BDF水箱沖孔機-120噸200噸單柱液壓機機身采用鋼板焊接而成，具有足夠的剛性和穩定性。液壓系統位于機身內部，外型美觀，操作方便。該系列壓機設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。

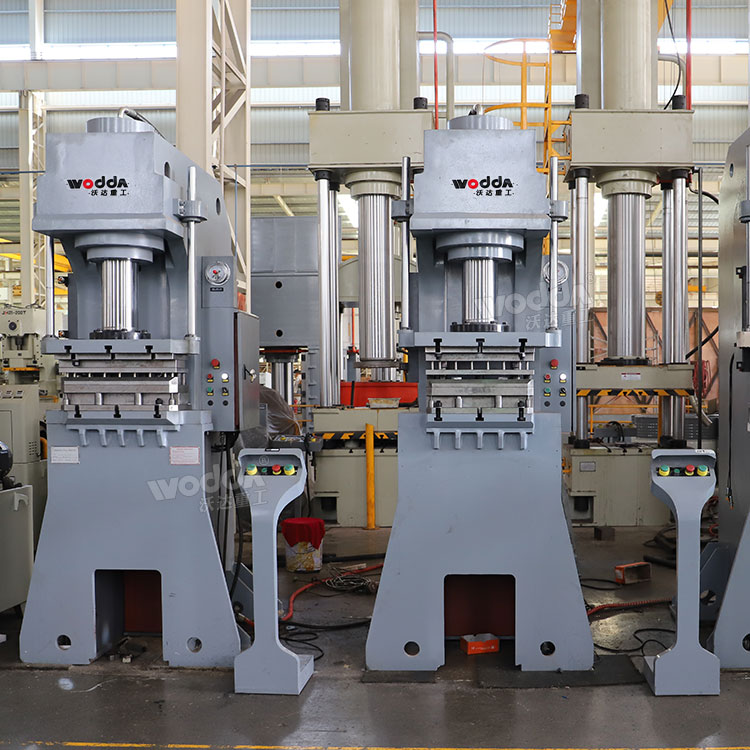

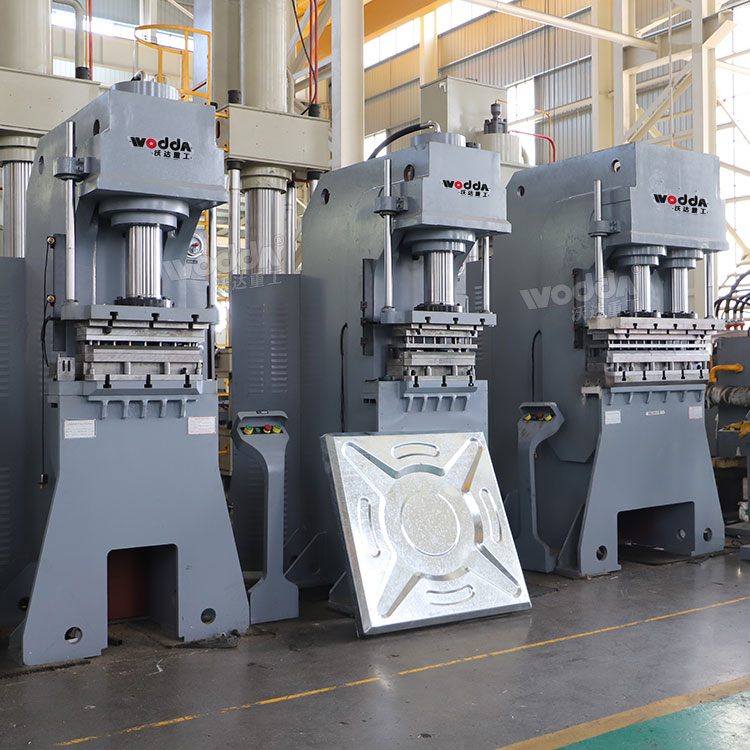

BDF水箱沖孔機-120噸200噸單柱液壓機車間展示：

BDF水箱沖孔機

2臺面120噸單柱液壓機

200噸單柱液壓機

用途和特點:

①單柱液壓機廣泛應用于金屬制品拉伸、成型及壓制等工藝的設備，也可以用于加工非金屬材料、粉末冶金制品的壓制、軸類零件的校正、套類零件的壓裝以及金屬制品的整形、切邊等工藝。

②本機器具有獨立的動力結構及電器系統，并采用按鈕集中控制，可實現點動，半自動操作方式。

③本機器的工作壓力、壓制速度和行程范圍可根據需要在規定范圍內任意調節。并能完成上壓成型和定程成型兩種工藝方式，在半自動操作時，兩種工藝方式均具有壓制后保壓延時及自動回程動作。

可選配件或功能：

☆ 光柵安全保護裝置

☆ 行程、壓力、時間觸摸式顯示屏系統

☆ PLC可編程控制器

☆ 沖裁緩沖裝置

☆ 換模具用浮動導軌和滾動托架

☆ 多種形式移動工作臺

☆ 快速行程沖液裝置

性能與結構：

①機身采用單臂式結構：它由工作臺、主缸、液壓動力系統及電器系統等部件組成。整機采用優質Q235鋼板焊接而成，經時效處理消除焊接應力。

②壓制缸噸位由一只活塞缸實現，缸體為優質45#鋼，活塞桿表面經中頻淬火處理，使用壽命長。油缸主要部件采用優質材料密封圈，確保密封可靠。

液壓系統：

①液壓系統裝置布置在機身內置。

②液壓泵站由油箱、高壓泵、電動機、換向閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油塞，使清潔換油方便。

③液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。

電器控制系統：

①電器柜裝有空氣開關、繼電器等電器。

②對壓機的各種信號，限位與壓力動作實現程序聯鎖。

③設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

操作方式：

①壓機設有點動、半自動操作方式。

②行程可進行調整。

③操作面板上的按鈕除完成壓機的全部動作外，還有“急?！卑粹o。

安全保護：

①設置急停按鈕，按下急停按鈕，壓機立即停止。
