錨桿托盤和錨索托盤都是重要的礦用支護裝置，有方形、圓形、W型等多種樣式。錨桿托盤的生產設備主要是錨桿托盤液壓機，也叫礦用錨桿托盤成型液壓機。根據錨托盤的規格尺寸，常用有200噸、315噸、400噸、500噸、630噸、800噸、1000噸等。其中630噸錨桿托盤液壓機配合模具，可用于壓制300x300x16mm及以內的錨索托盤。

630噸錨桿托盤液壓機

現階段各大企業多選擇自動化生產線來實現錨桿托盤的生產，可為客戶供應整套的解決方案。可搭配錨桿托盤模具，完成礦用托盤的剪切、沖孔、壓型等。全自動錨桿托盤生產線是由630噸四柱液壓機、6米自動上料送料機、錨索托盤模具、成品輸出等組成的。整套生產線的占地面積為左右5米前后10米，山東沃達重工會提供生產線布局圖，根據布局圖擺放設備位置。

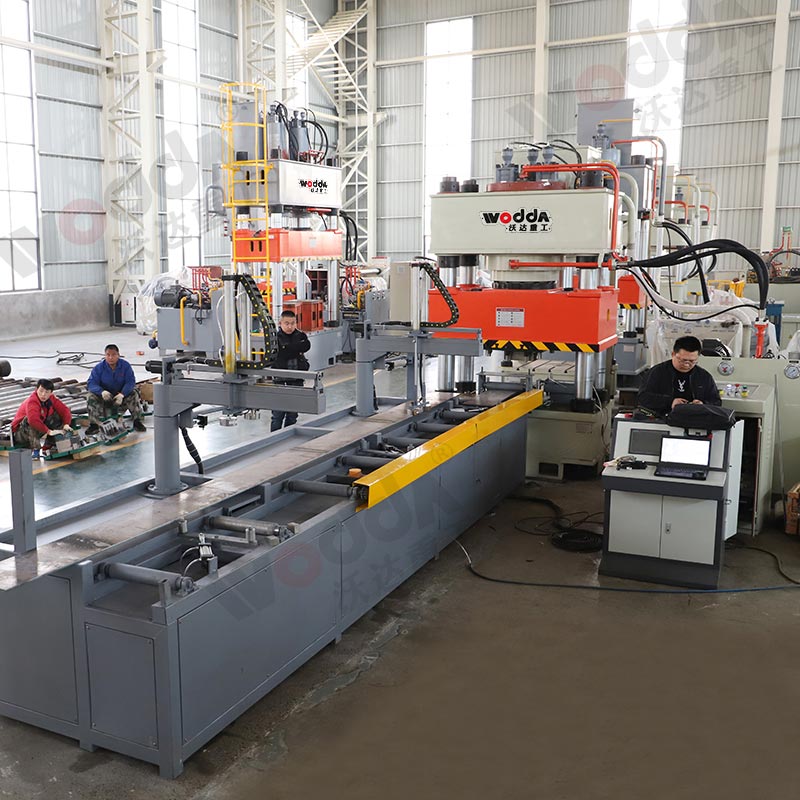

630噸錨桿托盤生產線

全自動錨桿托盤生產線

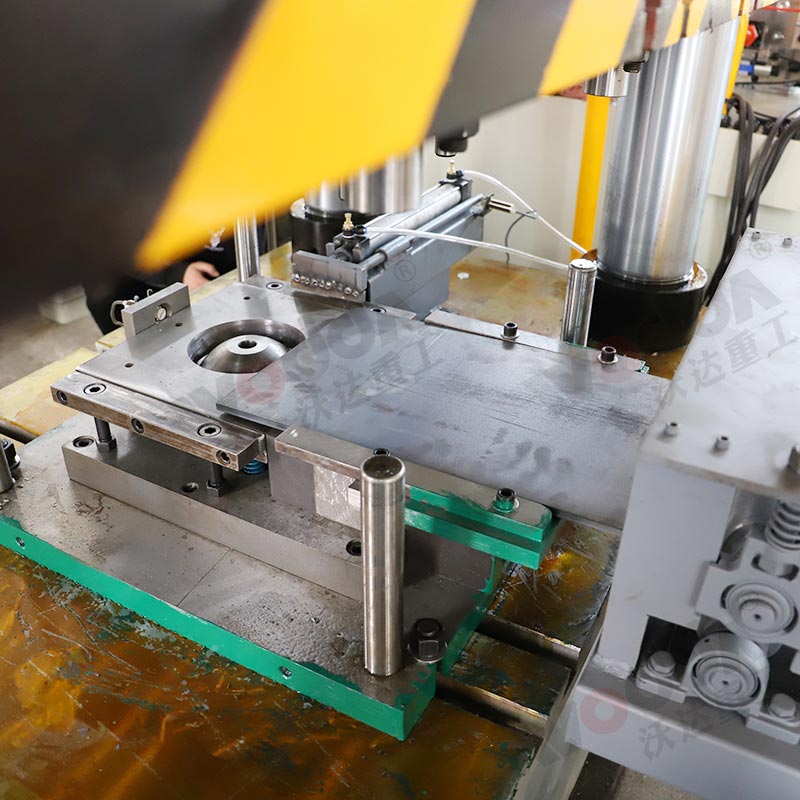

630噸四柱液壓機沖壓錨桿托盤

630噸錨桿托盤生產線車間試機：

設備組成結構：

630噸錨桿托盤生產線由630噸三梁四柱液壓機、錨桿托盤成型模具、全自動上料裝置、推料裝置、成品收集裝置等組成，并包含相應的電控系統和動力系統。

1、630噸錨桿托盤液壓機結構

630噸錨桿托盤液壓機的主機橫梁采用優質鋼板焊接而成，外觀敦實厚重，并經過回火處理，強度高，不易變形。立柱經中頻淬火和鍍硬鉻處理，表面硬度高，不易損傷。工作臺上平面和滑梁下平面的鋼板加厚，能抵御料板裁斷瞬間的沖擊和振蕩。液壓系統采用雙電機配置，在三組快速行程充液閥的配合下，加壓快，行程速度快，生產效率高。還可以根據客戶要求選配伺服系統，以達到節能、降噪的目的。

2、錨桿托盤成型模具

模具采用優質合金鋼加工而成，精度高，定位準確，易裝配，帶有緩沖裝置，耐高壓沖擊，使用壽命長。同時配備氣動推料裝置，能夠自動將成品推出模具工作區。還可以根據需要配置成品收集裝置。

3、全自動上料裝置

錨桿托盤料板的自動上料裝置有多重類型，上圖展示的只是其中之一，自動上料裝置具備伺服抓料、伺服放料、伺服卸料、自動反轉、自動整料等多個功能，配備兩個機械手，同步控制精度高，并且?guī)в歇?dú)立電控系統，可以觸屏調節不同參數，簡單易懂。

山東沃達重工專注液壓機研發、生產多年，生產的錨桿托盤液壓機銷往全國多個城市，并取得了良好的口碑。關于錨桿托盤液壓機、錨桿托盤生產設備、錨桿托盤生產線、礦用錨桿托盤液壓機價格等問題，歡迎來電免費咨詢，服務熱線：18963222388。
