200噸動力電池外殼拉伸液壓機是山東沃達重工設計制造的一款雙動薄板拉伸液壓機，采用四梁四柱式結構設計，采用正拉伸工藝，液壓系統采用插裝閥，電氣系統采用PLC自動控制，具備點動，半自動操作功能，能實現自動頂料。各運動部件的行程、壓力、速度在一定范圍內均獨立可調，滿足金屬制品成型件的需要。

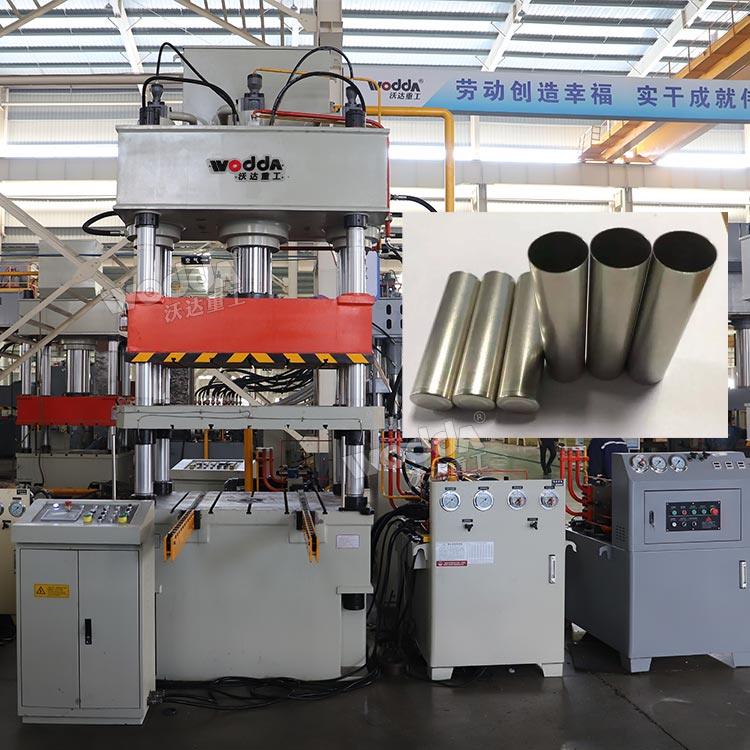

200噸動力電池外殼拉伸液壓機車間實物

200噸雙動薄板拉伸液壓機

200噸動力電池外殼拉伸液壓機也稱200噸四梁四柱液壓機，相比較三梁四柱液壓機多出了一道橫梁，雙動拉伸液壓機的主要結構特點是有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊，更方便壓制產品成型，壓制產品效果好，效率壓制快。在進行雙動拉伸的時候，拉伸動梁和壓邊動梁可在一起快速下降，接近工件是改為慢速下降，當壓邊動梁壓住工件四周時，壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁繼續下行進行拉伸，拉伸工藝完成后，拉伸動梁可實現保壓延時、泄壓和快速回程，壓邊動梁相應也泄壓回程，然后將工件頂出。

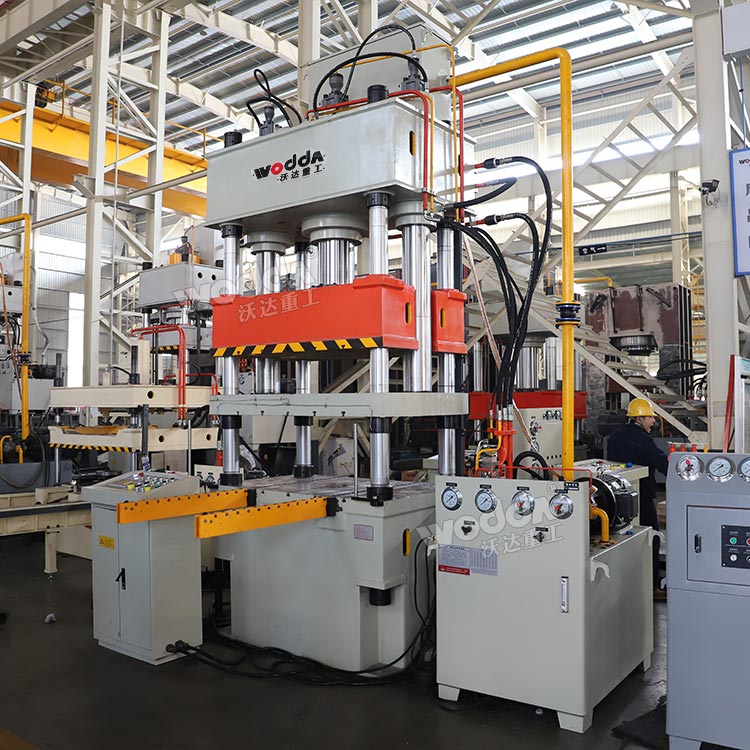

200噸四梁四柱液壓機

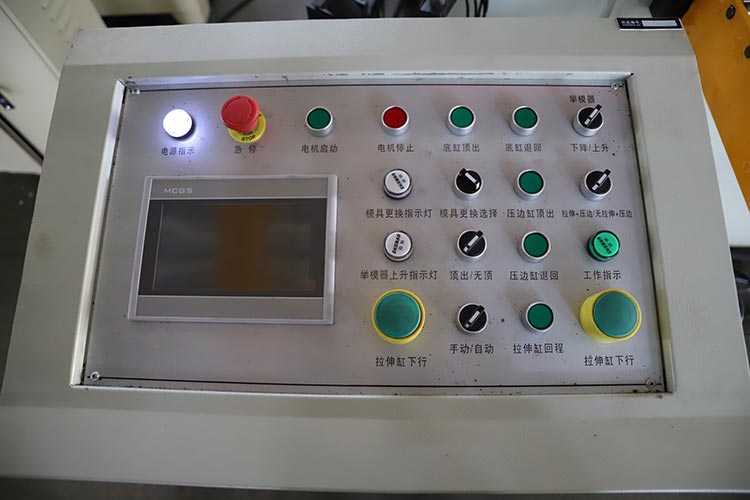

集中按鈕控制柜

雙動薄板拉伸液壓機的性能特點：

1、雙動薄板拉伸液壓機具有調整、手動、自動單循環三種工作方式。工作壓力、工作行程均可在一定的范圍內任意調整。具有較高的空載運行速度和合理范圍內的可調拉伸速度。

2、雙動薄板拉伸液壓機操作簡便，性能可靠，維修方便、可以單機工作，也可以配套自動線流水作業。

3、并帶有回油冷卻裝置，可以有效地控制油溫、保證機器連續正常運行。

4、具有獨立的動力機構及電氣系統，并采用按鈕集中控制，工藝動作采用可編程序控制器控制，產品結構緊湊，動作靈敏可靠。

5、拉伸滑塊和壓邊滑塊可通過定位銷連為一體，實現單動工藝動作。配備滑塊上死點鎖緊裝置，確保操作的安全。

6、雙動薄板拉伸液壓機的液壓系統采用大流量的插裝閥集成系統和油液精密過濾裝置。

7、配備機電液一體化安全裝置，運行速度快，安全可靠性高，可實現定程、定壓兩種成型工藝。

8、雙動薄板拉伸液壓機采用正拉伸工藝，液壓系統采用插裝閥，電氣系統采用PLC自動控制。各運動部件的行程、壓力、速度在一定范圍內均獨立可調，滿足金屬制品成型件的需要。

200噸四梁四柱液壓機技術參數：

設備型號：YQ28-200T

公稱壓力：2000KN

系統壓力：25Mpa

滑塊行程：600mm

最大凈空距：1100mm

臺面尺寸：1200*1000mm

控制形式：PLC數控

布局形式：四梁四柱立式

滑塊速度：根據工件工藝調整

電機功率：11KW

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

200噸雙動薄板拉伸液壓機特別適用金屬薄板零件的拉伸成形、翻邊、彎曲和沖壓工藝，也可用于一般壓制工藝；比如：汽車、航空、航天等行業的大型薄板覆件的拉伸、彎曲成型，也可作大型拉伸模具的試壓、研配。其工藝動作：快下、慢下、合模、保壓、增壓、泄壓、開模、取坯?？筛鶕?jù)用戶需要配備下液壓墊、打料裝置移動工作臺、沖裁緩沖裝置、光柵安全保護裝置、人機界面等。

特別適用以下領域：

● 容器類：不銹鋼、鋁、搪瓷浴槽、壓力容器、不銹鋼洗滌槽；

● 大型汽車覆蓋件及零部件；

● 各種模具的調試；

● 拖拉機、摩托車、航天、航空。
