400噸液壓墊拉伸機是一款較為常用的金屬薄板拉伸機，為一款400噸三梁四柱液壓機，帶液壓墊結構，也叫多桿頂出結構，液壓機工作臺布置了很多頂桿孔，具有自動脫模頂出功能，多點頂出，均勻受力，保護成品，生產快捷，方便操作。本機具有控制精度高、反應靈敏、成型結構件質量高等優點，適用于金屬材料壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等。

400噸液壓墊拉伸機采用三梁四柱結構形式，機身由上梁、滑梁、工作臺、液壓墊板、頂桿、油缸、立柱、充液箱、限位機構等組成。本機液壓系統采用插裝閥，電氣系統采用PLC自動控制。具備點動、半自動操作功能，各運動部件的行程、壓力、速度在一定范圍內均獨立可調，還可以用于其他金屬產品的拉伸成型。

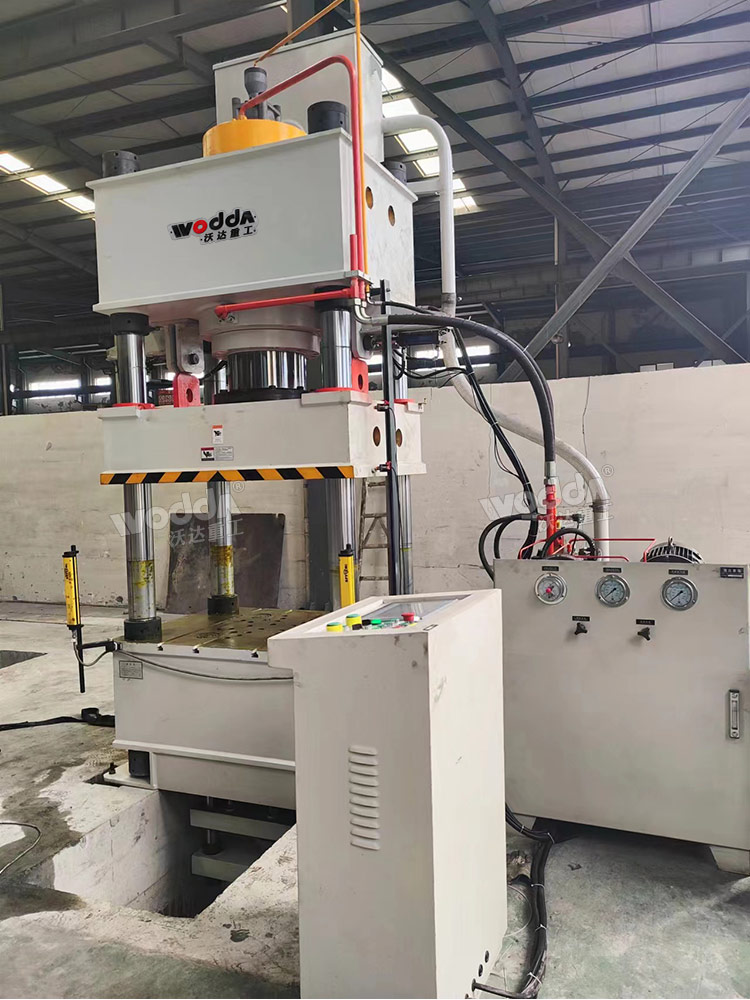

400噸三梁四柱液壓機

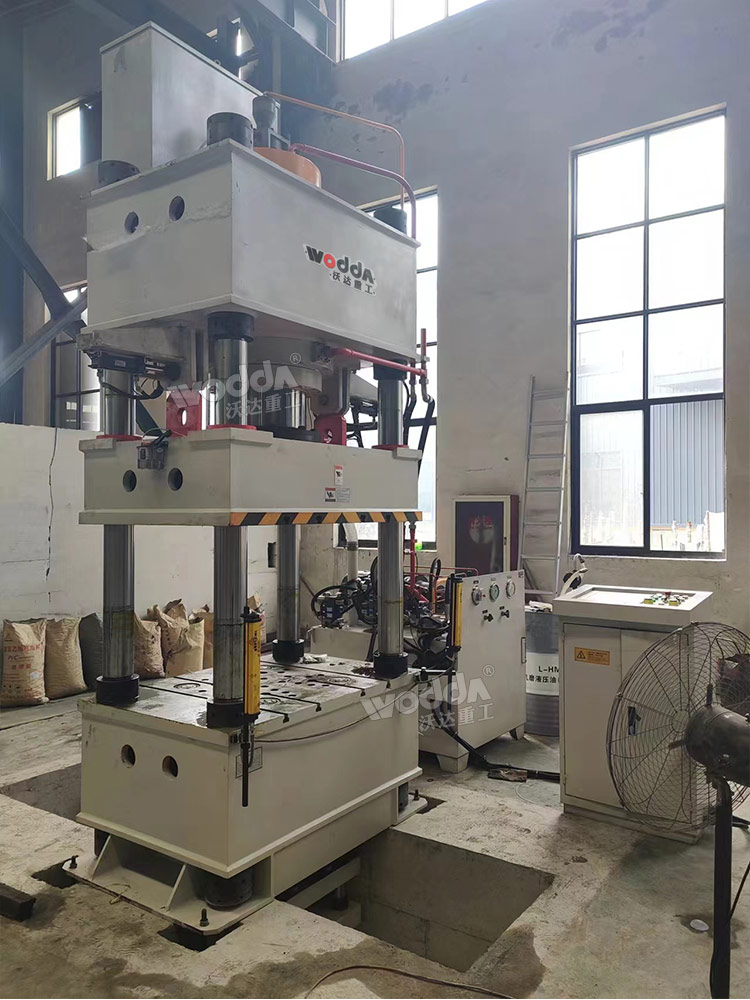

400噸液壓墊拉伸機安裝完成

400噸液壓墊拉伸機的性能特點：

1、400噸液壓墊拉伸機采用四柱式結構，計算機優化設計。

2、液壓系統采用集成式插裝閥控制，液壓沖擊小，壓力損失小，動作穩定可靠。

3、電氣采用PLC控制，可實現定壓、定程兩種工藝動作。

4、可配沖裁緩沖裝置，能實現沖裁落料工藝。

5、可實現反拉伸動作。

6、400噸三梁四柱液壓機機身采用有限元件結構分析和優化設計，結構合理。

7、拉伸速度快，效率高，模具更換靈活，采用節能設計，能耗低，噪聲小。

可選配件：

1、光柵安全保護裝置

2、行程、壓力、時間觸摸式顯示屏系統

3、PLC可編程控制器

4、沖裁緩沖裝置

5、換模具用浮動導軌和滾動托架

6、多種形式移動工作臺

7、快速行程沖液裝置

400噸四柱拉伸液壓機中液壓墊的工作方式：

（1）滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。

（2）滑塊快降→滑塊慢降壓制( 同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。

（3）滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。

400噸四柱拉伸液壓機

在操作400噸三梁四柱液壓機時，應遵循以下安全規范：

1、操作人員必須接受相關培訓，了解400噸三梁四柱液壓機的操作要點和安全注意事項。

2、在操作過程中，嚴禁將手部或其他身體部位靠近或放置在運動部件附近，以避免危險情況發生。

3、定期檢查和維護液壓機的液壓系統、安全裝置等，確保其正常工作。

4、在操作前，確保周圍環境安全，避免其他人員靠近操作區域。

5、如遇緊急情況或異常情況，應立即停止操作并采取相應的安全措施。
